    電動調節閥

    電動單座調節閥

    電動單座調節閥

    • 閥門型號:ZDLP
    • 通徑規格:DN25-DN200
    • 結構形式:直通單座鑄造球型閥
    • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
    • 公稱壓力:PN16、PN40、PN64
    • 適用溫度:-17℃-450℃(具體見產品詳情)
    • 應用范圍:電力、冶金、化工、石油、環保、輕工、設備
    • 產品特點:動作靈敏、連線簡單、流量大、體積小、調節精度高
    電子式電動單座調節閥概述:

    ZDLP電子式電動單座調節閥采用直通單座球形閥體,
    特別適用于閥前閥后壓力小,對泄露量求嚴格的工作場合,電動執行機構為電子式一體化結構,內含伺服放大器,輸入相關控制信號(4-20mADC或1-5VDC),即可改變被調介質流量、壓力、液位、溫度等,使被控工藝參數保持在給定值。電動單座調節閥一般配于3810L或PSL系列型直行程電動執行機構,具有結構緊湊、調節精度高、壓降損失小、流量特性精確、導向面積大、防振動等優點。
    電動單座調節閥結構圖
    電子式電動單座調節閥特點:

    電子式電動單座調節閥特別適用于允許壓差小,而且允許泄漏量也較小壓差不大的工作場合,廣泛應用于精確控制氣體、液體、蒸汽等介質,由電流信號控制閥門開度,達到對壓力、流量、液位、溫度等工參數的連續調節。【 查看       電動單座調節閥工作原理動態圖

    電子式電動單座調節閥參數:

    閥體
    形      式 直通單座鑄造球型閥
    公稱通徑 25、32、40、50、65、80、100、1 25、150、200mm
    公稱壓力 PN16、40、64bar
    法蘭標準 JB/T79.1-94、79.2-94等
    材      料 鑄鋼( WCB)、不銹鋼(304、316、316L)等
    上  閥  蓋 標準型:-17-230℃  散熱型:230-450℃  低溫型:-60--196℃  波紋管密封型:-40-350℃
    閥蓋形式 螺栓壓緊式
    填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

    閥內組件
    閥芯型式 單座柱塞型閥芯
    流量特性 等百分比特性和線性特性
    材      料 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

    電動執行機構參數:

    主要技術參數 電源電壓:220W50Hz輸入信號:4-20mA或1-5V.DC輸出信號:4-20mA.DC
    防護等級:相當IP55 隔爆標志:Exd|| BT4 手操功能:手柄
    環境溫度:-25 +70℃ 環境濕度:≤95%

    額定流量系數Kv、額定行程、配用執行機構型號、允許壓差
    公稱通徑DN(mm) 25 32 40 50 65 80 100 125 150 200
    閥座直徑DN(mm) 25 32 40 50 65 80 100 125 150 200
    額定流量系數Kv 8 13 22 32 50 80 120 200 280 450
    行程L (mm) 16 20 40   60
    配用執行機構型號 381 LS/XA-20 381 LS/XA-30 381 LS/XA-50 381 LS/XA-65
    允許壓差( bar) 30 20 18 20.5 11.6 6.7 4.7 3.9 2.6 1.6

    電子式電動單座調節閥尺寸:

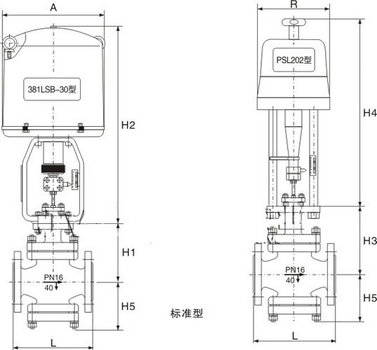

    電動單座調節閥尺寸圖

    外形尺寸及重量     單位:mm
    公稱通徑 25 32 40 50 65 80 100 125 150 200
    L PN16/40 185 200 220 250 275 300 350 410 450 550
    PN64 200 210 235 265 295 320 370 440 475 570
    D   255 255 255 255 255 255 255 310 310 310
    R   177 177 177 177 177 177 177 226 226 226
    H1 PN16/40 155 175 180 200 235 250 260 330 350 420
    PN64 165 185 185 205 245 255 270 335 365 430
    H3 PN16/40 171 195 200 220 262 277 287 357 377 447
    PN64 181 205 205 225 272 282 297 362 392 457
    H2   373 495 495 495 700 700 700 725 725 725
    H4   459 459 459 459 520 520 520 570 570 570
    H5 PN64 120 120 140 145 190 210 220 270 280 320
    重量
    (KG)
    PN16/40 16 19 22 23 39 50 59 80 87 115
    PN64 21 24 31 33 49 75 92 129 137 170

    相關產品: 氣動薄膜單座調節閥       電動單座調節閥和套筒調節閥的區別

    上一篇:沒有了 下一篇:電動套筒調節閥
    ?
